Le perforazioni orizzontali con scudo direzionale aperto vengono utilizzate solitamente per la posa a spinta di tratti di acquedotti, fognature ed attraversamenti in prossimità di strade e linee ferroviarie senza eseguire scavi a cielo aperto (No-Dig).
Per la posa dei tubi viene utilizzata una macchina di perforazione (scudo direzionale a fronte aperto) che, attraverso una benna montata sul fronte scavo, estrae il materiale scavato dal foro attraverso la tubazione in via di installazione grazie a dei nastri trasportatori che convogliano il materiale su dei vagoni ( che possono essere sia elettrici e manuali) che viaggiano su dei binari.

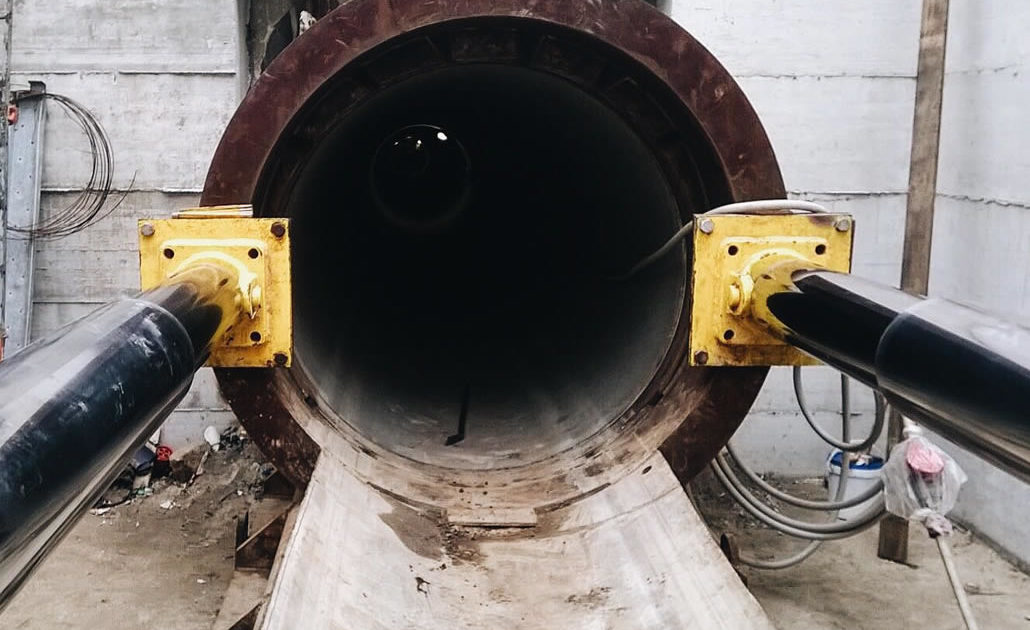

La tubazione viene assemblata l’una con l’altra e fatta avanzare mediante spinta nel terreno grazie a dei pistoni idraulici . I vari conci, man mano che avanzano nel terreno, fungono da tubo prolunga per la trasmissione della spinta.
Nel caso di scavi in roccia si dovrà adattare il braccio con una fresa adeguata.
Prima della fase di spinta viene realizzata, ad un’adeguata distanza dall’opera da attraversare, una camera di spinta e in essa viene posizionata l’attrezzatura costituita da:
– martinetti idraulici (pistoni);
– scudo di testata completo di attrezzi per lo scavo sul fronte (braccio escavatore o fresa per gli attraversamenti in roccia);
– pistoncini direzionali;
– laser autolivellante per il controllo planoaltimetrico del fronte di scavo.
Allo sbocco viene allestito, invece, il pozzo di arrivo, garantendo uno scostamento dall’asse teorico di infissione minimo.
| VALORI DI APPLICAZIONE | |
|---|---|
| Lunghezza Massima di infissione: | 100 ml, con l’utilizzo di stazioni intermedie senza limite definito |
| Diametri esterni di riferimento: | ≥ 1480 mm ≤ 3600 mm |
| Direzionabile: | SI |
| Terreni: | argilla consistente, argille medie e soffici, sabbie, ghiaie e roccia |
| Posa sotto falda: | da valutare in sede di offerta (controllo livello falda) |
| Ricoprimento minimo: | 1,50 ÷ 2,00 m |
| Posa in tratti curvilinei: | SI |
| Tipologia Tubi: | CLS – Acciaio – GRES – PRFV |
| Dimensioni pozzo di spinta: | da valutare considerando i diametri delle tubazioni da posare e le lunghezze dei conci del tubo |
Fasi operative Perforazioni Orizzontali
- Realizzazione della camera di spinta delle dimensioni opportune;
- Posizionamento dell’attrezzatura di spinta: martinetti idraulici e scudo a fronte aperto;
- Inizia la fase di spinta: infisso il primo elemento, viene posizionato posteriormente al primo un secondo (giuntandoli tra di loro) e si procede all’ulteriore spinta;
- Ultimata la spinta di tutte le tubazioni previste, in corrispondenza della camera di arrivo si procede al recupero dello scudo con adeguato mezzo di sollevamento.
